Невидимий Maestros: ЧомуКлапани управління Є мізками промислової автоматизації
У складній хореографії промислових процесів від регулювання потоку сирої нафти до дрібно налаштування повітря - паливні суміші в двигуні, один компонент послідовно виступає критичним виконавцем: керуючим клапаном. Ці пристрої набагато складніші, ніж прості перемикачі, ці пристрої - це інтелектуальні м’язи автоматизації, що перетворюють команди в точні фізичні коригування. Ця стаття заглиблюється в фундаментальну роль, різноманітні програми та загальні виклики, пов'язані з контрольними клапанами, вивчаючи спеціалізовані типи, такі як клапан контрольного повітря в режимі очікування та всюдисущий клапан управління потоком. Розуміючи їх основні функції та больові точки користувачів, галузі можуть розблокувати більшу ефективність, безпеку та надійність.
Що визначає контрольний клапан? Більше, ніж просто кран
По суті, керуючий клапан - це потужність - керований пристрій, який модулює швидкість потоку рідини (рідини, газу або суспензії) у системі управління процесом. Це робиться, змінюючи розмір проходження потоку відповідно до сигналу контролера. На відміну від ручного клапана, який вимагає втручання людини, контрольний клапан відповідає на автоматизовану систему, утворюючи вирішальну ланку в циклі зворотного зв'язку будь -якого сучасного процесу.
Чи має значення ця відмінність? Абсолютно. Незважаючи на те, що кульовий клапан може повністю відкритись або закритись на чверть повороту, глобус -клапан, спеціально розроблений для дросельного, дозволяє протікати нюансовані корективи.Клапани управлінняпобудовані для цієї точності. Вони складаються з трьох первинних компонентів:
- Тіло клапана:Містить внутрішню обробку (сидіння, штекер, стебло), яка безпосередньо взаємодіє з рідиною.
- Привід:Механізм, який переміщує стебло клапана, перетворюючи сигнал управління (пневматичний, електричний або гідравлічний) на механічну силу.
- Позиціонер:Необов’язковий, але часто критичний пристрій, який гарантує, що стебло клапана досягає точного положення, яким керує контролер, подолання тертя та зміни тиску.
Цей складний збір дозволяє контрольним клапанам підтримувати задані точки для потоку, тиску, температури та рівня з значною точністю, що робить їх незамінними практично у кожному секторі промисловості.
Чому контрольні клапани незамінні? Дослідження їх основних функцій
Функціональність контрольних клапанів виходить за межі простого маніпулювання потоком. Вони є центральними для підтримки стабільності процесу та якості продукції.
Точне регулювання потоку: Heaof trt heКлапан управління потоком
Однією з найпоширеніших і найважливіших функцій є точне регулювання потоку рідини. Клапан управління потоком спеціально розроблений для підтримки послідовної швидкості потоку, незалежно від коливань тиску вгору або вниз за течією. У хімічних рослинах це забезпечує точне дозування реагенту; У очищенні води він гарантує послідовне хімічне застосування для очищення.
Чи має значення незначне відхилення? У багатьох процесах навіть незначні зміни в потоці можуть різко змінити кінетику реакцій, чистоту продукту або споживання енергії. Наприклад, в операції змішування підтримка точного співвідношення компонентів за допомогою множинних одиниць клапана клапана є критично важливим для досягнення бажаних специфікацій кінцевих продуктів. Ці клапани часто мають високотехнологічні конструкції обробки, щоб забезпечити лінійні або рівні - відсоткові характеристики потоку, що забезпечує передбачувані відповіді в їх робочому діапазоні.
Управління тиском: Врівноваження системи
Контрольні клапани також є життєво важливими для підтримки бажаних рівнів тиску в системі. Наприклад, регулятори тиску - - це тип контрольного клапана, який підтримує певний тиск вгору за течією, тоді як тиск - зменшення клапанів підтримує постійний, нижній тиск вниз за течією.
Коли це критично? Розглянемо трубопроводи, що несуть летючі рідини або гази. Надмірний тиск може призвести до витоків або катастрофічного розриву, тоді як недостатній тиск може перешкоджати ефективності транспортування. Контрольні клапани постійно регулюються, щоб підтримувати делікатний баланс, забезпечуючи як безпеку, так і ефективність експлуатації. Вони часто реагують на реальний - Зворотній зв'язок датчика тиску часу, відкриття або закриття поступово, щоб підтримувати систему в рамках тісних допусків.
Стабілізація температури: системи нагріву та охолодження
Хоча безпосередньо нагрівання або охолодження, контрольні клапани відіграють ключову роль у петлях контролю температури. У системі теплообмінника клапан може регулювати потік пари або охолоджуючої води для підтримки процесу процесу при певній температурі.
Чи підвищує стабільність швидкої реакції? Абсолютно. Швидкий -, що діє контрольний клапан, може швидко регулювати потік нагрівання або охолоджуючого середовища, запобігаючи температурним екскурсіям, які можуть пошкодити чутливі матеріали або реакцію впливу. Це особливо важливо при фармацевтичному виробництві та переробці харчових продуктів, де точні профілі температури мають важливе значення для цілісності та безпеки продукції.
Контроль рівня: запобігання переповненню та сухим -

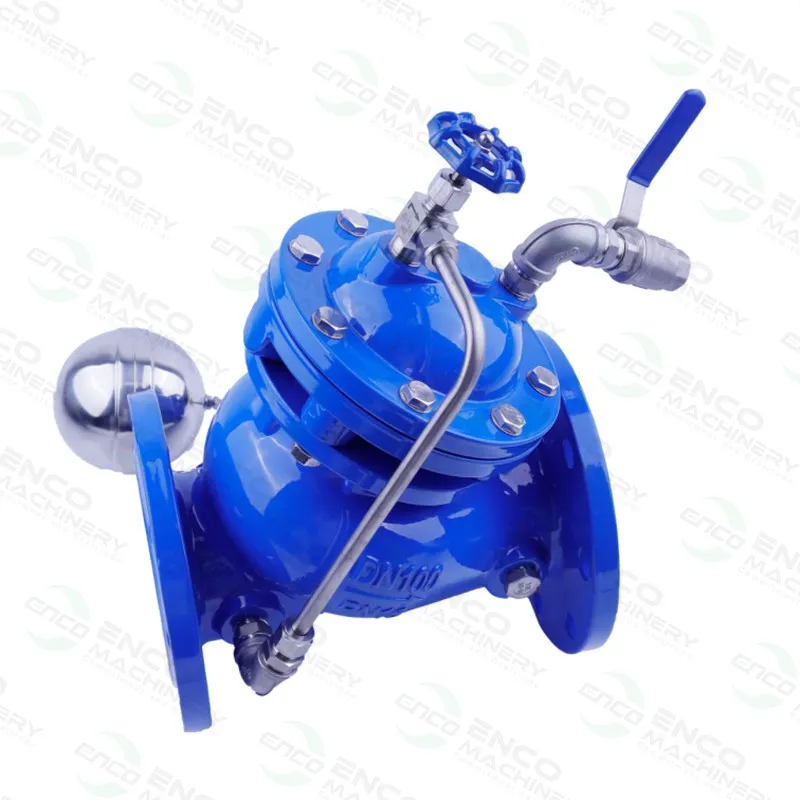

У резервуарах, котлах та реакторах контрольні клапани керують припливом або відтоком рідини для підтримки бажаного рівня рідини. Це запобігає дорогим переповненню, небезпечним сухим - працює або неефективна робота. Передавач рівня виявляє висоту рідини, надсилаючи сигнал контролеру, який потім доручає контрольному клапані відкрити або закрити відповідно.
Спеціалізовані програми:Клапан управління повітряним повітрямв автомобільних системах
Крім великих - Шкала промислових операцій, контрольні клапани вбудовуються в більш поширені технології. Клапан управління повітряним повітрям (IACV) є головним прикладом в автомобільному секторі.
Яка його конкретна функція? У сучасних двигунах внутрішнього згоряння IACV - це електромеханічний пристрій, відповідальний за регулювання кількості повітря, що обходить корпус дросельної заслінки, коли пластина дросельної заслінки закрита. Це байпасне повітря має вирішальне значення для підтримки стійкої швидкості бездіяльності двигуна.
Коли він активується? Насамперед на холостому ходу, але також під час уповільнення та коли займаються такі аксесуари, як кондиціонер. Комп'ютер двигуна (ECU) відстежує різні датчики (швидкість двигуна, температура теплоносія, навантаження) і надсилає сигнали до IACV для відкриття або закриття, що дозволяє більш -менш повітрям потрапляти в двигун. Це регулювання забезпечує безперебійне і послідовно, незалежно від різних умов.
Що відбувається, коли це не вдається? Несправний клапан управління повітряним повітрям - це загальне джерело автомобільних головних болів. Симптоми часто включають:
- Груба або нестабільна холоста холостого ходу:Двигун намагається підтримувати постійний об / хв.
- Зупинка:Двигун може зупинятися, особливо коли приїжджає на зупинку або на низьких швидкостях.
- Високий бездіяльно:Двигун простоює при незвично високих об / хв.
- Перевірте світло двигуна:ECU виявляє ненормальні холодні умови та викликає діагностичний код проблем.
Вирішення проблем IACV, як правило, передбачає очищення клапана, який може засмічувати відкладення вуглецю або відверту заміну.
Загальні больові точки: з чим може піти не такКлапани управління?
Незважаючи на їх складний дизайн, контрольні клапани не застраховані від оперативних проблем. Розуміння цих точок болю в користувачі є ключовим для ефективного обслуговування та дизайну системи.
Знос, ерозія та кавітація: мовчазні вбивці
Потік рідини, особливо при великих швидкостях або з абразивними частинками, викликає механічний знос на компонентах обробки клапана (пробки, сидіння, стебла). Ерозія знижує спроможність герметизації та змінює характеристики потоку. Більш кардинально,кавітаціявідбувається, коли локалізовано низько - зони тиску всередині клапана спричиняють спалаху рідини в бульбашки пари, які потім жорстоко руйнуються у вищих областях тиску-.
Чи завдає кавітацію значну шкоду? Абсолютно. Бульбашки, що впливають, генерують ударні хвилі, які буквально яривують і розмивають матеріали клапана, що призводить до швидкої деградації, шуму та вібрації. Це важлива турбота проКлапан управління потокомЗастосування з великими падіннями тиску. Рішення передбачають вибір відповідних типів клапана, спеціалізовану анти -- кавичуючу обробку та ретельне розміри.
Забруднення та засмічення: перешкоджає точності
Частинки, кристалізація або липкі рідини можуть накопичуватися всередині тіла клапана і навколо обробки, обмежуючи рух і змінюючи шляхи потоку. Це "забруднення" знижує точність та діапазон контролю клапана.
Коли це відбувається в першу чергу? В галузях, що обробляють суспензії, стічні води або процеси кристалізації. Чи засмічений контрольний клапан компрометує якість продукції? Так, доставляючи неправильну швидкість потоку або тиск. Рішення включають використання SELH - Пробагові конструкції клапана, вибір відповідних матеріалів та впровадження регулярних графіків очищення.
Витоки: вартість компромісу
Контрольні клапани можуть просочуватися всередині (через сидіння) або зовні (через упаковку або ущільнювачів кузова). Внутрішній витік, відомий як витік сидіння, означає, що клапан не повністю вимикає потік, що призводить до витраченого продукту, неефективної роботи або проблем безпеки. Зовнішній витік може становити небезпеку для навколишнього середовища, особливо з корозійними або летючими рідинами.
Чи можна досягти нульового витоку? Незважаючи на те, що абсолютний нульовий витік важкий, сучасні клапани розроблені для надзвичайно низьких показників витоку. Коли витік стає критичним? У процесах, де навіть хвилини забруднення або втрати є неприйнятними, наприклад, у Ultra - Системи чистої води або фармацевтичного виробництва. Регулярний огляд, належний вибір матеріалів упаковки та своєчасна заміна мають вирішальне значення.
Несправності приводу та позиціонера: мозок - Від'єднання тіла
Привід і позиціонер є життєво важливими для перекладу сигналу управління в точний рух клапана. Відхилення в цих компонентах -, таких як витоки повітря в пневматичних приводах, електричні несправності в двигуні -, керовані приводами, або калібрувальне дрейф у позиціонерах - можуть надати контрольний клапан неефективним.
Чи впливає не калібрований позиціонер контроль? Суттєво. Це може призвести до коливань, полювання або повільних часів реагування, дестабілізації всього процесу. Регулярне калібрування та профілактичне обслуговування цих інтелектуальних компонентів є першорядними.
Майбутнє контрольних клапанів: розумніші, безпечніші, більш ефективні
Еволюція Контрольні клапани спрямовані на збільшення інтелекту та зв’язку. Розумні клапани з інтегрованою діагностикою, можливостями прогнозування та бездротовим спілкуванням стають більш поширеними. Ці досягнення спрямовані на скорочення простою, оптимізації продуктивності та підвищення безпеки, забезпечуючи реальні дані - часові дані про умови здоров'я та процесів клапана.
Від хитромудрого танцю Клапан управління повітряним повітрям, що тримає двигун гладким до надійного Контрольний клапан потоку, що оркеструє хімічну рослину, ці непорушні герої незамінні. Розуміння їх складностей, застосувань та вразливості забезпечує промислові процеси, які залишаються ефективними, надійними та, зрештою, продуктивними.
